Pratikum Manajemen Jaringan

Instalasi dan konfigurasi CACTI pada Ubuntu 12.04

Apa itu CACTI? ( Definisi CACTI )?

Cacti adalah salah satu aplikasi open source yang menrupakan solusi  pembuatan grafik network yang lengkap yang didesign untuk memanfaatkan kemampuan fungsi RRDTool sebagai  peyimpanan data dan pembuatan grafik. Cacti menyediakan pengumpulan data yang cepat, pola grafik advanced, metoda perolehan multiple data, dan fitur pengelolaan user. Semuanya dikemas secara intuitif, sebuah interface yang mudah digunakan  mudah dipahami untuk local area network hingga network yang kompleks dengan ratusan device.

Cacti merupakan solusi  pembuatan grafik network  yang  lengkap yang didesign  untuk memanfaatkan kemampuan fungsi  RRDTool sebagai  peyimpanan data  dan pembuatan grafik

Jika menginstall cacti pada sistem ubuntu, berikut harus mengetahui paket-paket berikut merupakan paket yang harus ada pada sistem :

a. Apache 2 sebagai web server dan php supportnya

b.  Mysql Server dan php support

c  RRDTool

d. Cacti(latest version)

Berikut adalah Tutorial / langkah-langkah Instalasi Dan konfigurasi CACTI pada Ubuntu

Masuk ke Terminal , lakukan peng installan untuk apache2 pada ubuntu,dengan perintah sebagai berikut :

# apt-get install apache2

Setelah apache2 sudah ter-install pada PC yang kita gunakan , selanjutnya penginstallan software CACTI,dengan memasukan perintah sebagai berikut :

# apt-get install cacti

Berikut ini adalah tampilan pada proses instalasi CACTI pada PC yang kita gunakan :

Jika CACTI sudah terinstal pada PC, maka akan muncul tampilan perintah untuk memasukkan password ( password yang kita masukan ) terserah pengguna PC.



Capturan diatas adalah repeat password, dan jika kita masukan passworndnya lagi akan muncul pilihan “Configuring pada CACTI” lalu pilih APACHE2 dan kemudian tekan OK.

Setelah melakukan pemilihan , akan muncul tampilan selanjutnya seperti berikut :

Klik Yes, selanjutnya akan muncul perintah untuk memasuk kan password administrative user, password yang kita masukkan sama dengan password sebelumnya ( contohnya :234 )

Selanjutnya masukkan kembali password aplikasi MySQL untuk CACTI, password masih tetap sama yaitu 234 untuk PC yang saya gunakan dalam penginstallan CACTI

Pastikan semua paket sdauah terinstall tidak mengalami error dan failed, untuk melihat konfigurasi CACTI dengan cara mengakses via browser dengan memasukan alamat http://ip-server/cacti/ atau dari localhost menggunakan url  http://localhost/cacti/ maka akan muncul tampilan sebagai berikut ;

Selanjutnya, pilih "New Install" kemudian tekan next

Setelah instalasi CACTI selesai dilakukan,Klik Finish , dan kemudian akan muncul tampilan user login , dan masukan username dan password (contoh:admin) seperti tampilan dibawah ini :

Pada saat saya memasukkan password, login yang dilakukan tidak berhasil,kemudian akan muncul password untuk mereset ulang password nya , reset ulang password dapat dilakukan dengan cara memasukkan password terus menerus pada user login hingga diminta untuk mereset ulang, dan tampilannya seperti dibawah ini :

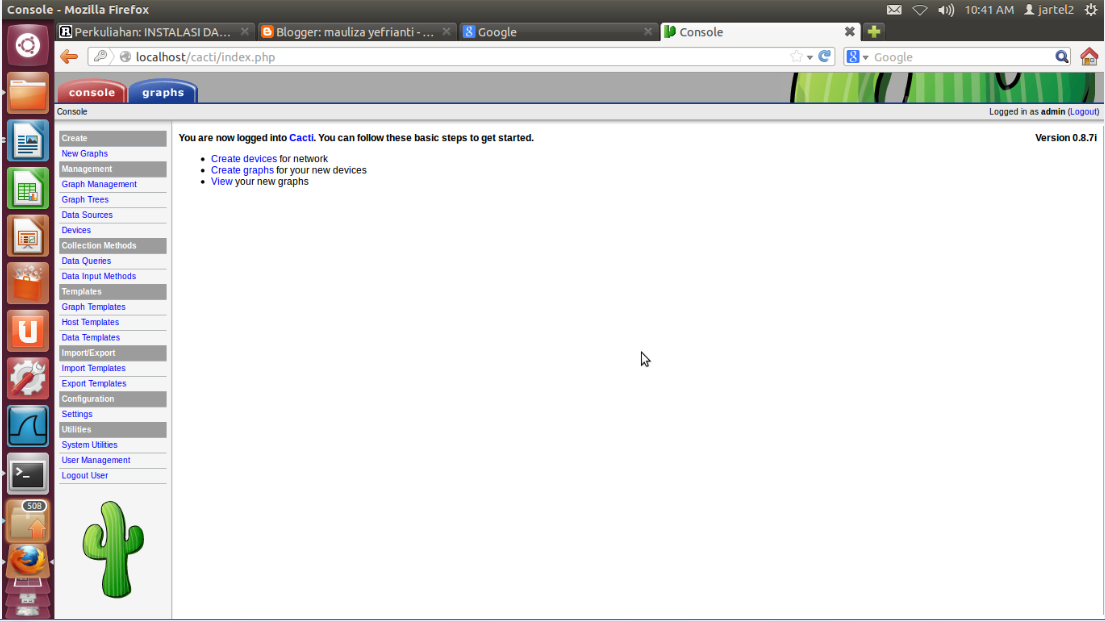

Setelah login maka akan masuk ketampilan halaman depan CACTI seperti tampilan gambar dibawah ini :

kemudian tambahkan device dengan cara pilih menu Device kemudian klik add (pada bagian kanan)

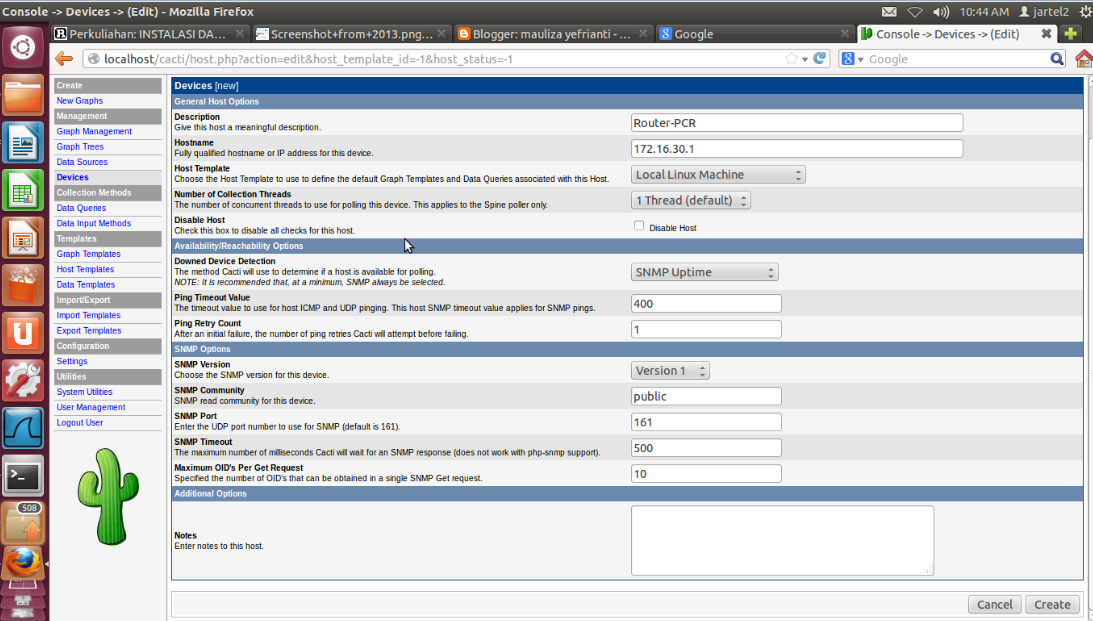

maka akan muncul tampilan seperti gambar dibawah ini :

Keterangan :

1. Description : Isi nama device yang akan dimonitoring
2. Hostname : Isi IP address dari device yang akan dimonitoring
3. Host Template : Pilih "Local Linux Machine" atau ucd/net SNMP Host jika device yang akan dimonitoring PC biasa seperti Windows client
4. SNMP Version : Pilih sesuai versi SNMP yang di setup di device Gateway,dalam hal ini version
5. SNMP Community : Umumnya menggunakan "public"tapi jika memang di set lain,bisa disesuaikan
6. Tutorial ini menggunakan sistem monitoring adalah router kampus PCR , sehingga konfigurasi yang dilakukan menggunakan cara seperti yang tertera diatas.

Selanjutnya, pada bagaian Associated Data Query, pada percobaan digunakan tipe Karlet-Wireless Bridge Statistics,kemudian klik save .

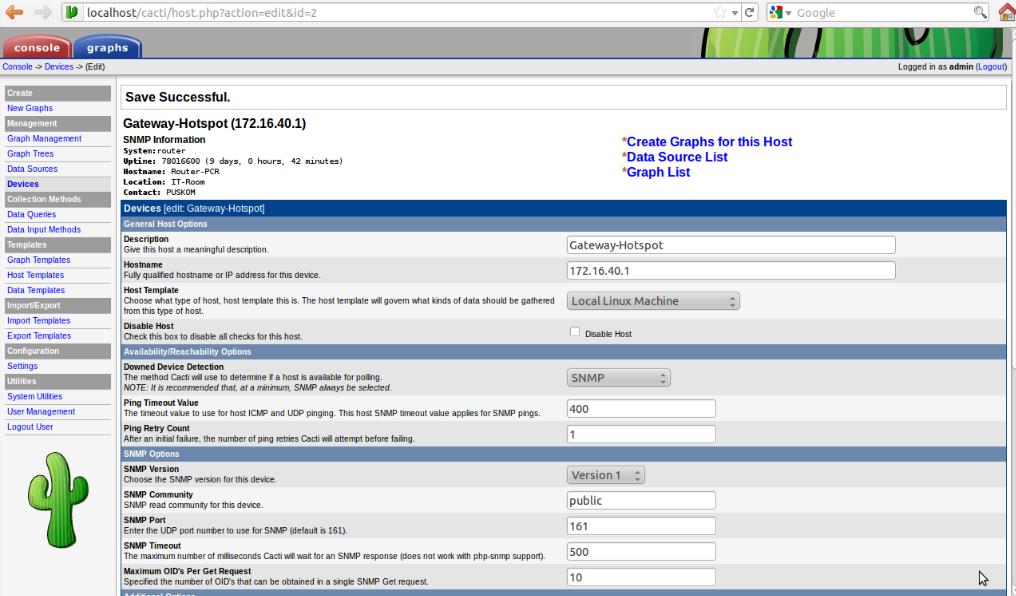

Setelah proses pengisian interface yang akan dimonitoring selesai dan akan muncul tampilan seperti dibawah ini, dengan melakukan pilihan Create Graph For This Host :

Kemudian akan muncul tampilan, dimana pada tampilan berikut ini akan kita centang/ceklis semua parameter yang ada, lalu pada Graph Type IN/OUT Bits yaitu artinya akan memonitor traffic yang masuk atau keluar router dengan parameter bit

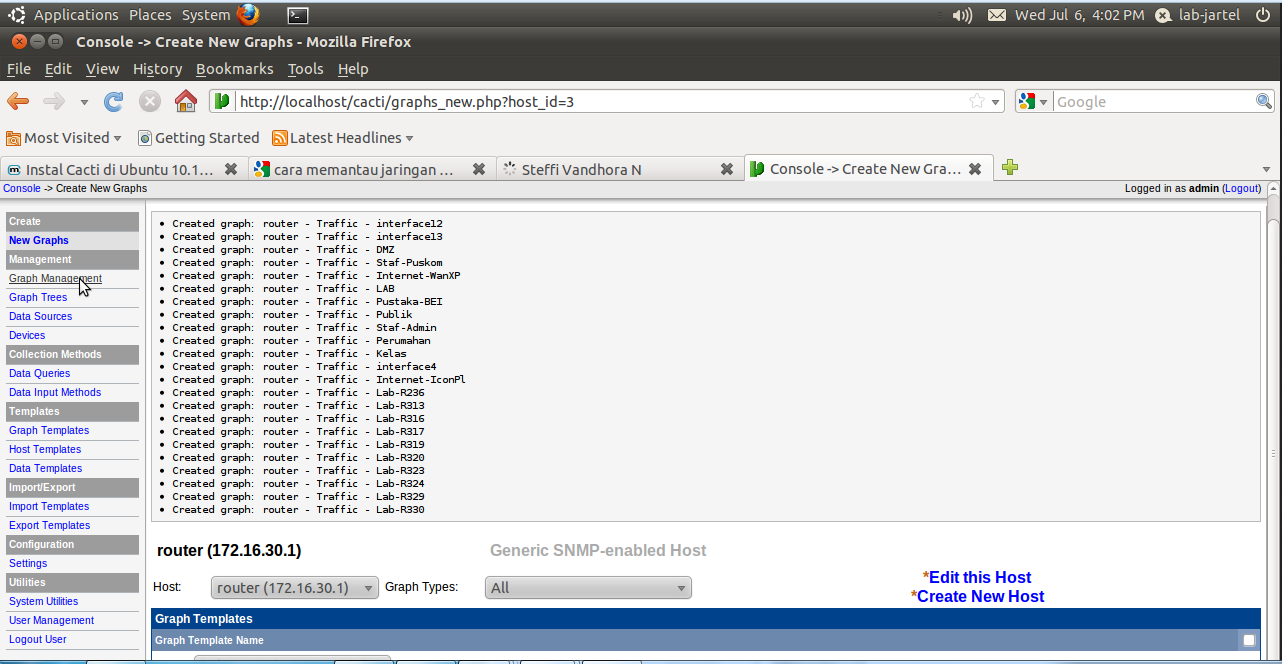

Setelah melakukan proses seperti diatas maka akan muncul tampilan dengan penunjukkan paling kanan dari halaman tersebut dan pilih Graph Management.

Setelah itu akan akan muncul lagi tampilan, dimana kita harus mencentang/ceklis lagi parameter yang ada dibagian Choose an Action dengan pilihan Place on A tree( Default Tree) kemudian klik GO untuk menampilkan gambar seperti dibawah ini :

Kemudian akan muncul tampilan seperti berikut , lalu klik continue untuk bisa menampilkan grafik traffic yang akan di monitoring

Setelah semua langkah kita lakukan, maka pilih GRAPH dan akan muncul tampilan traffic jaringan seperti contoh dibawah ini :

Semoga Tuorial mengenai Instalasi Dan Konfigurasi CACTI pada Ubuntu bermanfaat, Terimakasih:)
